防爆感應接點壓力表系列
產品名稱:
防爆感應接點壓力表系列型號:
YXG-100-B YXG-150-B價格:
電話聯系0510-82730027最小起訂量:
1
產品摘要:
防爆感應接點壓力表專用于周?chē)h(huán)境有可燃介質及爆炸性混合物危險的場所，測量液體、氣體的壓力，有自動控制、報警等功能。儀表采用了無觸點感應開關，具有很高的安全可靠性。本公司可根據用戶需要，設計、制造特殊用途的防爆感應接點壓力表產品，歡迎來人來電、來函洽談！
- 產品描述

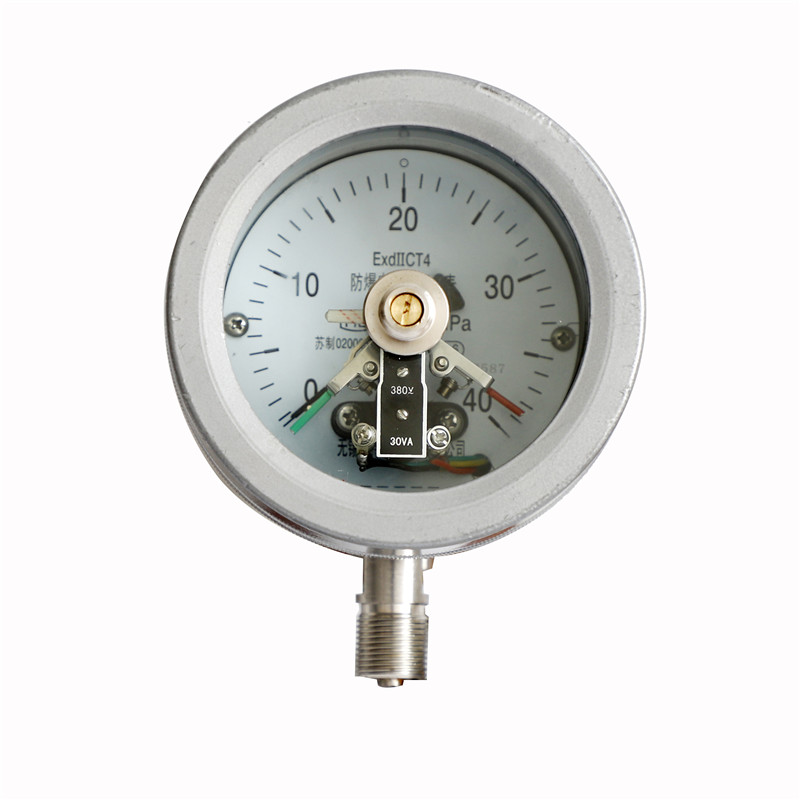

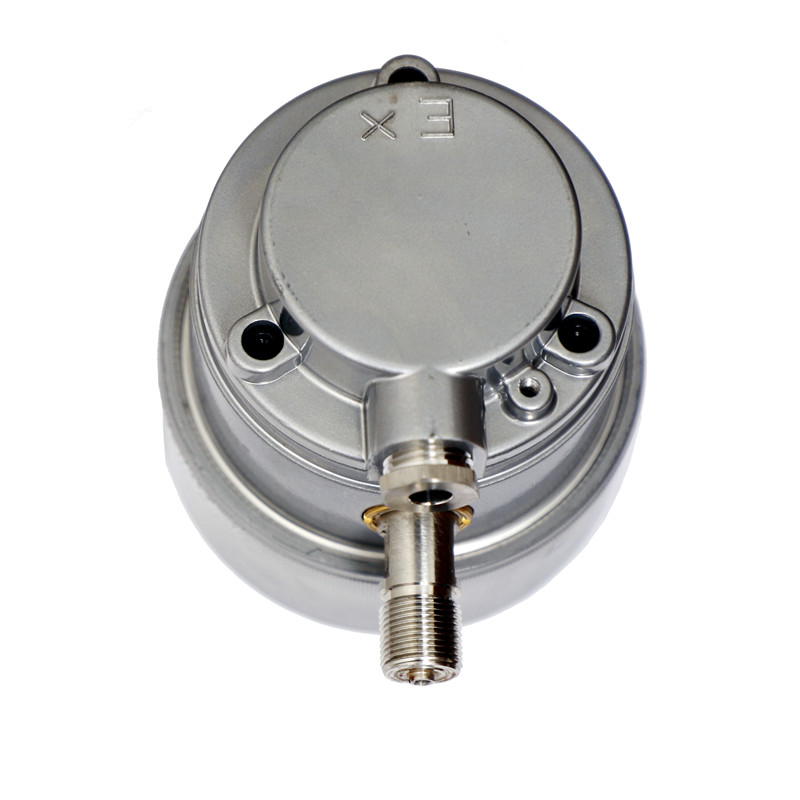

防爆感應接點壓力表YXG-100-B YXG-150-B
防爆感應接點壓力表專用于周?chē)h(huán)境有可燃介質及爆炸性混合物危險的場所，測量液體、氣體的壓力，有自動控制、報警等功能。儀表采用了無觸點感應開關，具有很高的安全可靠性。
儀表按GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分通用要求》及GB3836.4-2000《爆炸性氣體環境用電氣設備第4部分本質安全型“i"》制造，經國家級儀器儀表防爆安全監督檢驗站檢驗，防爆安全性能符合GB3836.1-2000和GB3836.4-2000的標準要求。防爆合格證號為：GYB03196。儀表必須與安全柵（推薦選用德國P+F公司生產的WE77/EX2或WE77/EX1安全柵——防爆式控制單元）配套使用，構成本質安全防爆系統，方可使用于現場存在IIC級以下的爆炸性氣體混合物的場所。防爆感應接點壓力表型號命名：
防爆感應接點壓力表技術參數：
型號
YXG-100-B系列
YXG-150-B系列
公稱直徑
￠100
￠150
接頭螺紋
M20×1.5；G3/8；G1/2；
精度等級(%)
1.6 (2.5)
測量范圍(Mpa)
-0.1~0；-0.1~0．15；-0.1~0.3；-0.1~0.5；-0.1~0.9；
-0.1~1.5；-0.1~2.4；
0~0.1；0~0．16；0~0．25；0~0．4；0~0．6；0~1.0；0~1,6；0~2.5；0~4.0；0~6.0；0~10；0~16；0~25；0~40；0~60；0~100；0~160；
使用環境溫度(℃)
-25℃~55℃
結構形式
徑向無邊；徑向后邊；
接點
電參數
工作電壓
8 V DC
最大工作電流
通≥3mA
斷≤1mA
接點開關形式
一常開，一常閉
雙常開
雙常閉
電氣接口
G1/2
絕緣強度
50Hz正弦交流電2000V歷時一分鐘
抗震等級
V．H．4
執行標準
Q/320211 DGH08-2002
防爆標志
Exib II CT4
防護等級
IP54
表殼材質
304SS
接頭材質
304SS；
按點型式與按制方式： 表一：
型號 示意圖 接點型式 控制片隨指示針變動時的位置 等效接觸式接點 YXG-□-B21
上、下限 1、控制片皆處于感應開關內。
2、指示針上行（或下行）時，上限接點（下限接點）的控制片退出感應開關1、二接點皆斷開。
2、上限接點（下限接點）接通YXG-□-B11
雙上限 1、控制片皆處于感應開關內。
2、指示針上行時，接點1、2的控制片順序退出感應開關1、二接點皆斷開。
2、接點1、2順序接通YXG-□-B22
雙下限 1、控制片皆處于感應開關內。
2、指示針下行時，接點2、1的控制片順序退出感應開關1、二接點皆斷開。
2、接點2、1順序接通。YXG-□-B1
單上限 1、控制片處于感應開關內。
2、指示針上行時，接點控制片退出感應開關。1、接點斷開。
2、接點接通。YXG-□-B2 單下限 1、控制片處于感應開關內。
2、指示針下行時，接點控制片退出感應開關。1、接點斷開。
2、接點接通。注：示圖中
控制片在感應開關內，示接點呈斷開狀態（接點電流≤1mA）
控制片在感應開關外，示接點呈接通狀態（接點電流≥3mA）
100, 150
表二：
型號
結構形式
D1
D2
L1
L2
YXG-100-B
徑向無邊
100
100
88
94
YXG-150-B
徑向無邊
150
161
90
126
儀表工作特性（上、下限接點型式）
儀表采用了無觸點感應式開關接點裝置，其上下限設定指針配置兩個感應開關。以常用的YXG-150-B-21 為例：當壓力為零時，如圖一示；當壓力上升，指示針離開下限位置后，如圖二示；在壓力繼續升至超越上限位置后，如圖三，其特性見表二。
表三：
接點狀態
等效接觸式接點
(WE77/EX2輸出端子)感應開關狀態
輸出電流
（儀表輸出端子）
下限接點
≥3mA
（3、4）上限接點
≤1mA
（1、2）
下限接點
≤1mA
（3、4）上限接點
≤1mA
（1、2）
下限接點
≤1mA
（3、4）上限接點
≥3mA
（1、2）注：雙上限或雙下限的輸出端子1、2為接點2，端子3、4為接點1。 儀表的關聯設備：
儀表配置的WE77/Ex2有兩個繼電器輸出，見接線圖，可供用戶作業應用，其輸出容量為AC250V/4A，DC230V/0.1A，DC 24V/1A。應用中儀表置于室內或有遮蓋的1區和2區的危險環境，WE77/Ex2應安裝于不含爆炸性氣體混合物的安全場所（當使用單上限或單下限接點儀表時，可配用WE77/Ex1安全柵，其余型號必須與WE77/Ex2安全柵配套），其安裝使用必須遵守該安全柵使用說明書。
注：
1、儀表與安全柵本安端之間的連接電纜必須為屏蔽電纜（必須有絕緣護套），每根芯線截面積>0.5mm2，其屏蔽層應在安全場所接地。電纜布線應盡可能排除電磁干擾的影響，并使電纜分布電容小于0.2μF，分布電感小于2mH。
2、用戶不得自行更換產品的零部件。
3、非防爆要求場所使用本儀表時，可配用本廠生產的YXG-K控制器。資料來源于http://www.wxcqcy.com提供
